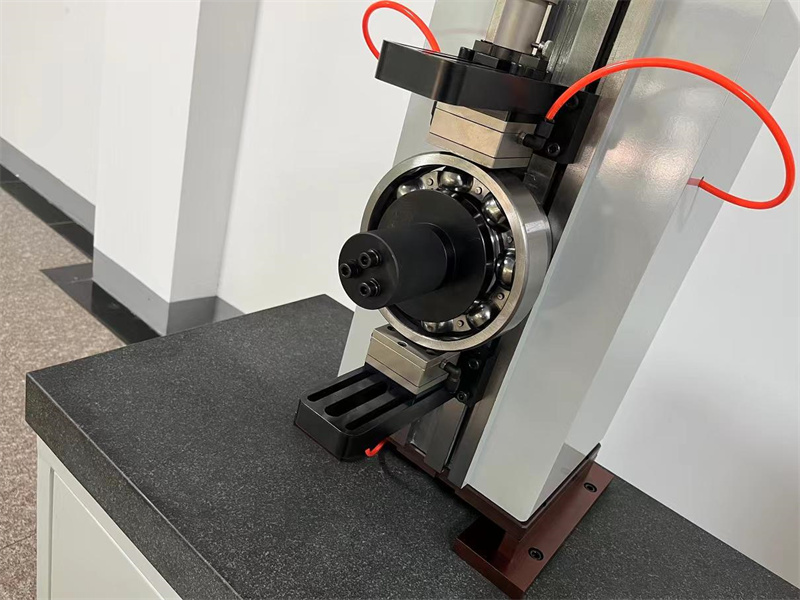

X09J系列轴承径向游隙测量仪
1. 概述
滚动轴承的径向游隙是轴承的主要质量指标之一，对轴承的振动、寿命
和主机精度等有重要影响，直接关系到用户的安装使用。X09J系列径向游隙测量仪属于高精度自动加载多功能测量仪器，适用于中小型成品轴承的径向游隙的测量。
2. 技术指标
|
型号 项目 |
X093JC |
X095JC |
|
测量项目 |
径向游隙 |
|
|
测量方式 |
动态测量、三点测量、静态测量 |
|
|
加载方式 |
气动加载，连续可调 |
|
|
测量范围 |
内径10～50mm 外径≦130mm 宽度≦50mm |
内径35～140mm 外径≦300mm 宽度≦120mm |
|
量程及分辨率 |
-100～100µm 0.2µm；-200～200µm 0.4µm；-500～500µm 1.0µm |
|
|
测量负荷 |
2～10N |
10～200N |
|
示值重复性 |
≤2.0µm |
≤3.0µm |
3、仪器特点
l 仪器主轴：仪器主轴采用密珠型精密滚动轴系，径向跳动≤2.0µm,
端面跳动≤2.0µm
l 加载系统：采用气动加载方式，加载负荷连续可调，具有平衡轴承自重功
能。
l 测量软件：具有自动控制测量流程、自动加载、自动采集数据、自动计算和显示测量结果等功能，并建立测量数据库，实现测量数据的存储、查询和打印输出功能。
