DR100高速轴系动态旋转精度测量仪

DR100高速轴系动态旋转精度测量仪用于在高转速条件下测量轴系的径向回转误差、径向跳动、径向形状误差、轴向窜动、轴向跳动及端面形状误差等技术参数，直接反映了轴系在实际工作转速条件下的动态运转性能，是评定轴系质量的重要技术手段。

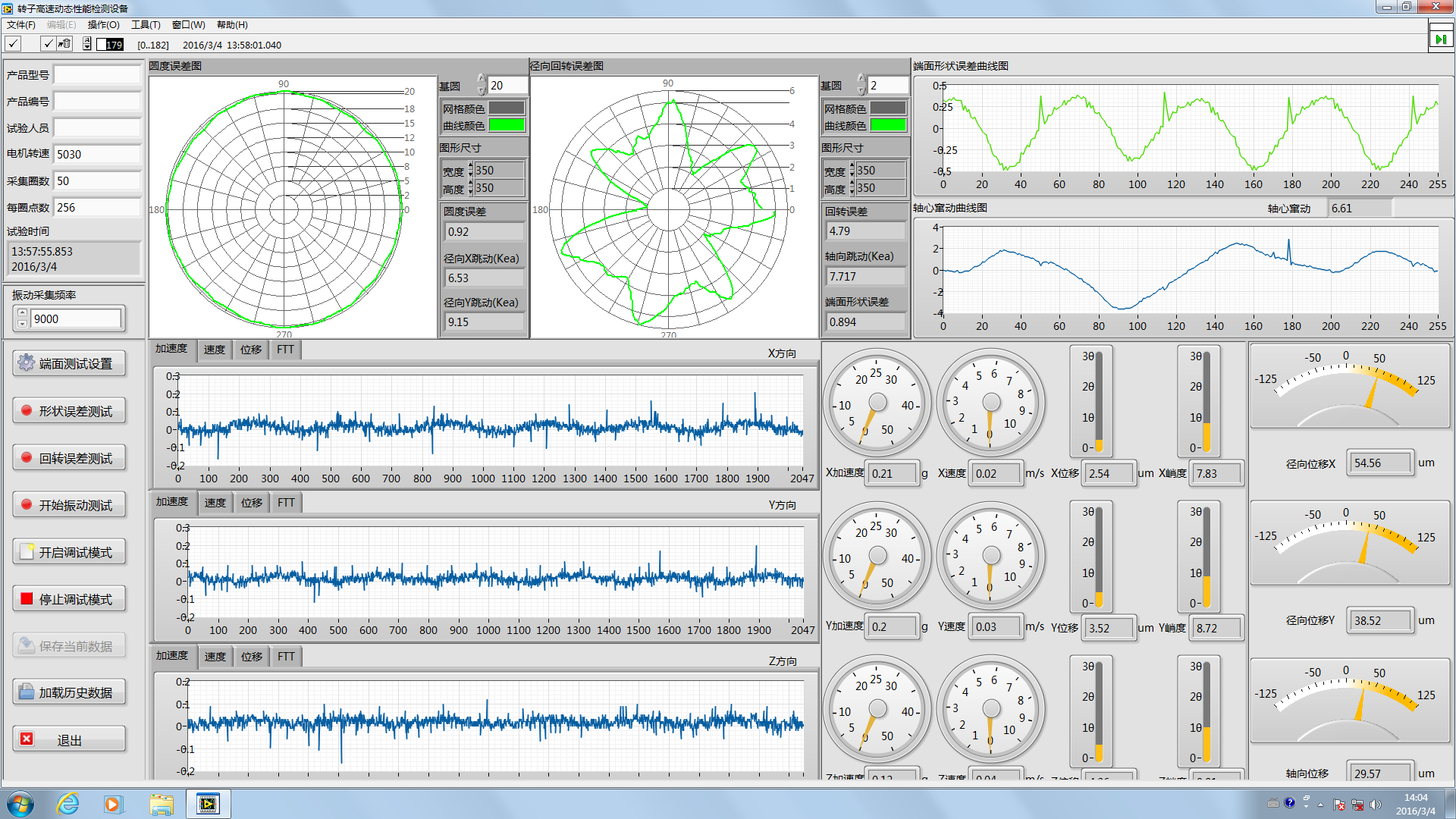

仪器由三支非接触电容式位移传感器（X/Y/Z三向各一支）、传感器安装调节装置、位移信号调理器、高速数据采集卡、计算机系统及测试分析软件组成；通过实时高速采集轴系径向、轴向轮廓位移数据，采用数理统计误差分离算法，有效分离轴系的径向圆度误差和端面形状误差，从而得到轴系的径向回转误差和轴向窜动误差，全面评估高速轴系的动态运转性能。

主要功能与技术指标

l 测量项目：径向回转误差、径向形状误差、径向跳动、轴向窜动误差、端面形状误差、轴向跳动、变化曲线

l 位移量程范围：-125um—125um

l 位移分辨率：0.1um

l 位移测量重复性：±0.5um

l 位移传感器频响：≤15KHZ
