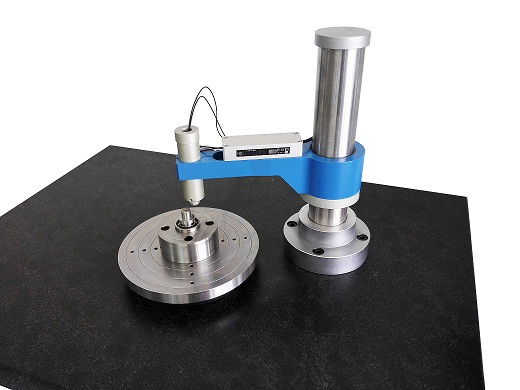

J69系列轴承接触角测量仪

概述

接触角是衡量角接触轴承性能优劣的一个重要参数，它决定了轴承的轴向和径向承载能力。大量的理论研究和实践证明，对于精密主轴用角接触球轴承，特别是配对用轴承，其接触角度值的大小及一致性，将直接影响到整个轴系的刚度、旋转精度及使用寿命。
该系列接触角测量仪，应用了行星轮系的运动原理，即轴承内圈固定，钢球和外圈将按一定的速比转动，这个速比是轴承接触角的函数。通过设定保持架转数，自动测出对应的外圈转数，经计算机处理后，即可显示出被测轴承的接触角度值。本仪器操作简便、精度高、重复性好，适合于轴承厂、精密轴系生产厂和机床厂生产配套测量或计量部门质量管理使用。

仪器特点

l 气动加载，可精密调整载荷

l 采用日本基恩士激光传感器检测保持架转速，数值稳定可靠。

l 采用旋转编码器同步监测轴承外圈转速，数据准确，稳定性好。

l 接触角测量重复性小于10′

技术参数：

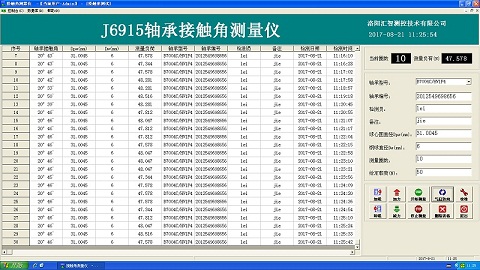

测量页面
