YD400/600/1000大型圆度测量仪

更新时间:2018-11-04 16:49:22点击次数:152次

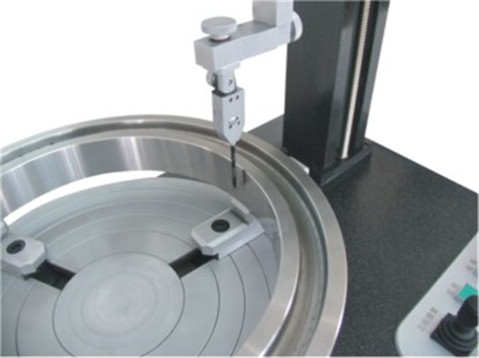

YD400/600/1000大型圆度测量仪以大承重高精度气浮主轴为基准,采用计算机测量系统的转台式通用型圆度仪,适用于圆环、圆柱等大型回转体工件的的圆度、波纹度、同轴度、同心度、垂直度、平行度等参数的测量,主要应用于大型轴承、发动机、机床、纺机、航空航天等精密机械制领域。仪器主要由大承重高精度气浮主轴、精密调平调心工作台、花岗岩台面、电动花岗岩立柱、高精度电感测头、精密旋转编码器、驱动控制电箱、高精度测量电箱、空气过滤干燥系统以及基于windows XP的专用测量分析软件组成。


仪器特点:

l 主轴采用超高精度的大承重气浮轴,使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点,达到国家一级精度标准。

l 工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。

l 两级内置空气过滤器、一个保护压力继电器和一个油水分离器装置,使压缩空气工作气压稳定、干净、干燥,确保气浮主轴旋转稳定性好,精度高。

l 主轴电机采用高精度调速电机,使仪器主轴旋转平稳可靠。

l 传感器垂直和水平运动采用直线电机驱动,使仪器操作方便,调整精准。

l 采用4096线/周的高精度旋转编码器,保证数据采样分辨率。

l 仪器的电感信号测量电路为本公司自主研制的高精度LVDT专用线路,测量精度和稳定性处于国内领先水平。

l 基于windowsXP操作系统的专用测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、符合最新ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能


技术参数:


型号

项目

YD400

YD600

YD1000

测量项目

圆度、波纹度、

同心度、同轴度、

平行度、平面度、

垂直度、偏心、跳动量

主轴精度

±0.035µm

±0.035µm

±0.05µm

系统精度

[0.08+

0.0005H]µm

[0.1+

0.0005H]µm

[0.12+

0.0005H]µm

转台最大载荷

120kg

200kg

360kg

主轴转速

1-3r/min(可调整)

转台有效直径

400mm

600mm

1000mm

最小测量内径

5mm

最大测量高度

450mm

500mm

500mm

旋转工作台

精密调平调心

传感器移动

操纵杆电动控制

量程范围

±50µm ±100µm ±400µm

测量分辨率

0.01µm

最大采样分辨率

8192/

数字滤波档

2-152-502-150

2-50015-15015-250

放大倍数

40010002000

400010000

2000040000

80000100000

圆度评定方法

最小二乘圆LSC、最小区域圆MZC

最大内切圆MIC、最小外接圆MCC

其他功能

谐波分析、斜率分析、数据库存档

工作气压

0.40

0.43MPa

气源压力

0.45

0.80Mpa

主机外形尺寸(长×宽×高)

1.0×0.65×1.5

1.2×0.86×1.8

1.7×1.3×1.8

主机重量

240kg

400kg

600kg
