YZD200/ YZD256/ YZD300圆度圆柱度测量仪
YZD200/ YZD256/ YZD300圆度圆柱度测量仪是以精密气浮主轴和高精度立柱导轨为基准，采用计算机测量系统的转台式圆柱度仪，主要用于圆环、圆柱等回转体工件的的圆度、圆柱度、波纹度、同轴度、同心度、垂直度、平行度、直线度等参数的测量，可广泛应用于汽车零件、轴承、机床、油泵油嘴、航空航天等精密机械制造企业和大专院校、科研院所、计量机构等。仪器主要由高精度气浮主轴、精密调平调心工作台、高精度花岗岩立柱、花岗岩台面、高精度电感测头、精密旋转编码器、驱动控制电箱、高精度测量电箱、空气过滤干燥系统以及基于windows XP的专用测量分析软件组成。
仪器特点:
●主轴采用超高精度的气浮轴，使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点，达到国家一级精度标准。●工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。
●两级内置空气过滤器、一个保护压力继电器和一个油水分离器装置，使压缩空气工作气压稳定、干净、干燥，确保气浮主轴旋转稳定性好，精度高。
●主轴电机采用高精度调速电机，使仪器主轴旋转平稳可靠
●传感器垂直和水平运动采用直线电机驱动，使仪器操作方便，调整精准。
●采用2048线/周的高精度旋转编码器，保证数据采样分辨率。
●仪器的电感信号测量电路为本公司自主研制的高精度LVDT专用线路，测量精度和稳定性处于国内领先水平。

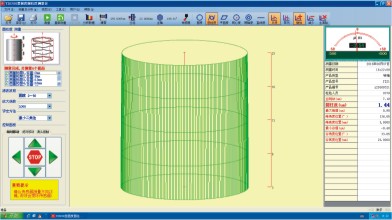

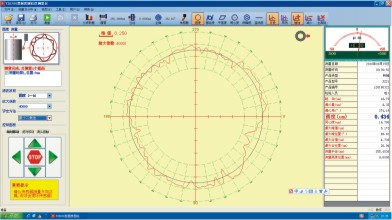

●基于windowsXP操作系统的专用测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、符合最新ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能。
技术参数：
|
型号 项目 |
YZD200A |
YZD200B |
YZD256A |
YZD256B |
YZD300A |
YZD300B |
|
测量项目 |
圆度、圆柱度、波纹度、 同心度、同轴度、平行度、 平面度、垂直度、直线度、 偏心、跳动量 |
|||||
|
主轴精度 |
±0.025µm |
|||||
|
圆度综合精度 |
≤[0.05+ 0.0005H(mm)]µm |
|||||
|
立柱导轨直线度 |
0.5µm /100mm |
0.3µm /100mm |
0.5µm /100mm |
0.3µm /100mm |
0.5µm /100mm |
0.3µm /100mm |
|
立柱导轨对主轴平行度 |
1.0µm /100mm |
0.5µm /100mm |
1.0µm /100mm |
0.5µm /100mm |
1.0µm /100mm |
0.5µm /100mm |
|
主轴转速 |
2-6r /min（可调整） |
|||||
|
转台最大载荷 |
60 kg |
60 kg |
80 kg |
|||
|
转台有效直径 |
200 mm |
256 mm |
300 mm |
|||
|
最小测量内径 |
3mm |
|||||
|
最大测量高度 |
450mm |
|||||
|
主轴中心与立柱距离 |
260mm |
|||||
|
旋转工作台 |
精密调平调心 |
|||||
|
传感器移动 |
电动控制 |
|||||
|
量程范围 |
±50µm 、 ±100µm 、 ±400µm |
|||||
|
测量分辨率 |
0.01µm |
|||||
|
最大采样分辨率 |
8192点/周 |
|||||
|
数字滤波档 |
2-15、2-50、2-150、 2-500、15-150、15-250 |
|||||
|
放大倍数 |
400、1000、2000、4000、10000、 20000、40000、80000、100000 |
|||||
|
圆度评定方法 |
最小二乘圆LSC、最小区域圆MZC、 最大内切圆MIC、最小外接圆MCC |
|||||
|
其他功能 |
谐波分析、斜率分析、数据库存档 |
|||||
|
扩展功能 |
部分圆弧圆度评定、 电机换向器圆度、片间差测量 |
|||||
|
选配件 |
精密三爪卡盘、部分圆弧评定软件、 电机换向器测量软件 |
|||||
|
工作气压 |
0.40 ～0.43MPa |
|||||
|
气源压力 |
0.45 ～0.80Mpa |
|||||
|
主机外形尺寸 |
长×宽×高： 800mm×500mm×1450mm |
|||||
|
主机重量 |
约220kg |
|||||
