Y90系列轴承高速圆度仪

更新时间:2018-11-04 17:20:24点击次数:179次

Y90系列高速圆度仪是以精密气浮主轴为基准,采用计算机测量系统的轴承专用圆度仪,主要用于轴承套圈内外径、沟道及滚动体(钢球、滚子)的圆度、波纹度、同心度、平面度的测量,轴承零件的圆度值直接影响着轴承成品的旋转精度、振动、噪声和寿命。该仪器调整简单快捷、测量精度高、效率高,广泛应用于轴承制造企业及汽车、机床、航空航天等轴承应用企业。仪器主要由高精度气浮主轴、自定心工作台、花岗岩台面、仪器立柱、高精度压电晶体位移传感器、旋转编码器、驱动控制器、高精度位移测量线路、高速数据采集卡、空气过滤干燥系统以及基于windows 系统的专用测量分析软件组成。


仪器特点:

●   主轴采用超高精度的气浮轴,使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点,达到国家一级精度标准。
●主轴电机通过非接触磁力联轴节与气浮主轴连接,完全隔离电机振动对气浮主轴的影响,而国内其他厂家采用的均是接触式联轴节。
●   工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。
●   仪器的空气过滤干燥系统包括两级内置空气过滤器、一个压力保护继电器和一个油水分离器装置,使压缩空气工作气压稳定、干净、干燥,确保气浮主轴旋转稳定性好,精度高。
●   主轴转速高,工件调心快,测量效率高
●   采用2048线/周的高精度旋转编码器,保证数据采样分辨率。

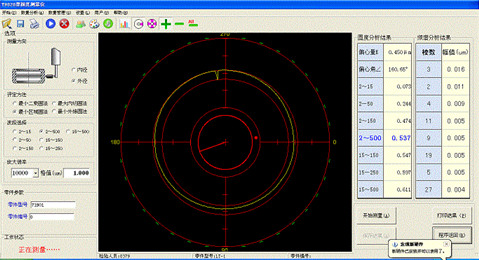

●   基于windowsXP操作系统的专用测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、符合最新ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能。


技术参数:


型号

项目

Y9014

Y9020

Y9025

测量项目

圆度、波纹度、同心度、平面度、偏心、跳动量。

主轴精度

±0.03µm

系统精度

[0.05+0.0005H(mm)]µm

主轴转速

96r/min

96r/min

60r/min

转台最大载荷

40 kg

工件最大外径

140mm

200mm

250mm

工件最小内径

5mm

测量高度

150mm

量程范围(半径差)

±30µm

测量分辨率

0.01µm

最大采样分辨率

8192点/周

数字滤波档

2-15、2-50、2-150、2-500、15-150、15-250

放大倍数

400、1000、2000、4000、10000、20000、40000、80000、100000

圆度评定方法

最小二乘圆LSC、最小区域圆MZC、最大内切圆MIC、最小外接圆MCC

其他功能

谐波分析、斜率分析、数据库存档

工作气压

0.400.43MPa

气源压力

0.450.80Mpa

主机外形尺寸

长×宽×高:660mm×500mm×1200mm

主机重量

约100k
