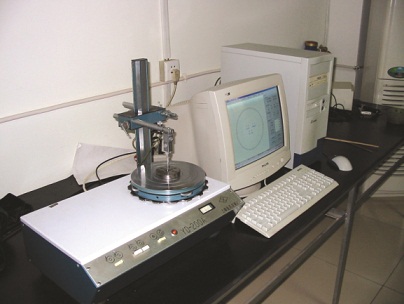

HZYD 圆度仪电气改造

我国企业在上世纪90年代以前购买的各种国产及进口圆度仪，其电气系统已经落后甚至老化损坏，但机械部分完好，运用计算机技术对其进行升级改造，可以使老仪器增强功能恢复使用，节约大量资金，产生良好的经济效益。我公司研制的HZYD系列圆度仪电气测量系统全面运用计算机数字化测量技术，由计算机自动完成数据采集、数字滤波、圆度波纹度评定、数据分析，图形和数据结果直接显示在屏幕上，可通过通用打印机打印输出，亦可保存在数据库中存储在磁盘上；我公司利用该系统已经完成Ｔalyrond73,Talyrond51, Ｔalyrond200，DQR-1,YD200A, JCS-026,HYQ-014A等多种进口国产Ｙ圆度仪的升级改造。

技术特点

全数字化测量处理

windows编程技术

采用新的圆度波纹度评定标准

多种圆度评定方法

多波段数字滤波

频谱分析、谐波分析

通用打印机图形输出

测量结果数据库归档存储

技术参数

量程：±25µm, ±50µm,±100µm

分辨率：0.01µm

示值稳定性：≤0.0３µm

滤波档：2-15、2-50、2-150、2-500、15-150、15-250

放大倍数：400、1000、2000、4000、10000、20000、40000、80000、100000

评定方法：最小二乘圆、最小区域圆、最大内切圆、最小外接圆

其他功能：谐波分析、斜率分析、数据库存档
