您了解电线颜色里面的学问吗?

更新时间:2021-04-30 10:36:38点击次数:1116次
一、国内标准 一般电箱中有五种不同颜色的电线,分别对应为: 黄色:三相电路中的L1相,即A相 绿色:三相电路中的L2相,即B相 红色:三相电路中的L3相,即C相 蓝色:工作零线N 黄绿色:保护零线PE 二、是谁规定了电线的颜色? 在国家标准GB50258—96规定了当配线采用多相导线时,其相线的颜色应易于区分,相线与零线(即工作零线N)的颜色应不同。保护地线(PE线)应采用黄绿颜色相间的绝缘导线;零线(N线)宜采用...


一、国内标准

一般电箱中有五种不同颜色的电线,分别对应为:

黄色:三相电路中的L1相,即A
绿色:三相电路中的L2相,即B
红色:三相电路中的L3相,即C
蓝色:工作零线N
黄绿色:保护零线PE

二、是谁规定了电线的颜色?

在国家标准GB50258—96规定了当配线采用多相导线时,其相线的颜色应易于区分,相线与零线(即工作零线N)的颜色应不同。保护地线(PE线)应采用黄绿颜色相间的绝缘导线;零线(N线)宜采用淡蓝色绝缘导线。而GB/T6995.2-2008则规定了L1/L2/L3三相的线缆颜色为黄绿红三色。

三、为什么要区分电线的颜色?

国家制定标准要求不同的线缆规定使用不同颜色,主要就是为了正确区分导线中的相线、零线、保护地线,防止发生错误操作。在普遍的电力施工单位中,虽然有着严格的操作规范,但是在真正施工中,总会有人因粗心或误操作,导致接线出错,导致严重电力事故。

四、国际标准

根据 IEC60446 规定:

1.相导线颜色:黑色、棕色、红色、橙色、黄色、绿色、紫色、灰色、白色、粉红色、青绿色;

2.中性线建议颜色:蓝色;

3.接地线建议颜色:黄绿条纹(规定此颜色不能用作其他导体颜色)

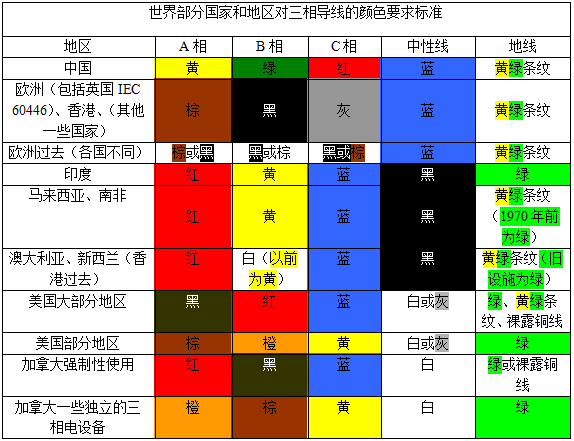

世界部分国家和地区对三相导线的颜色要求标


中性线在台湾被称作水线;相线别称为火线、活线;为了防止短路等现象的发生,世界各国对中性线和地线的颜色规定是硬性要求。
